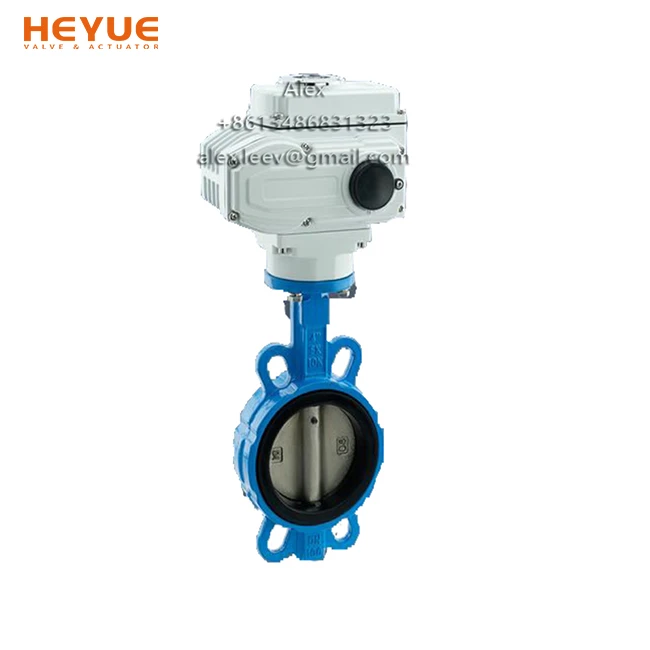

ХЕИУЕ Електрични лептир вентили су кључне компоненте у савременим индустријским системима за контролу протока, где је потребна аутоматизована и прецизна регулација флуида. За разлику од својих пнеуматских колега, ови вентили користе електрични мотор, познат као електрични актуатор, за управљање диском вентила. Ово обезбеђује висок степен контроле, што их чини идеалним решењем за широк спектар примена, од ХВАЦ и третмана воде до хемијске обраде и производње хране.
Како раде
Језгро електричног лептир вентила је његов електрични актуатор. Када се прими контролни сигнал (обично из централизованог контролног система као што је ПЛЦ или једноставан термостат), он покреће мотор унутар актуатора. Ротационо кретање мотора се преноси преко унутрашњег зупчаника на вретено вентила, које ротира диск прецизно унутар тела вентила. Диск се може поставити од потпуно отвореног до потпуно затвореног или било којег средњег положаја, омогућавајући прецизну модулирајућу контролу брзине протока, притиска или температуре.
Кључне компоненте и дизајн
Ови вентили обично имају тело у облику плочице или умеца-за једноставну уградњу између прирубница цеви. Диск је често дизајниран са помаком (двоструки или троструки ексцентрични) да би се смањило хабање и обезбедило чврсто заптивање. Седиште је обично направљено од еластичног полимера као што је ЕПДМ или Витон за -непропусно затварање-. Сам електрични актуатор је често опремљен граничним прекидачима за заустављање мотора у потпуно отвореним и затвореним позицијама и механизмом обртног момента који спречава оштећење од преоптерећења.
Примарне предности
Најзначајнија предност електричних лептир вентила је њихова прецизност. Они нуде одличну модулирајућу контролу за сложене процесне захтеве. Њихов потпуно{2}}електрични рад поједностављује инсталацију, јер им је потребан само извор напајања и жице за контролне сигнале, елиминишући потребу за водовима за компримовани ваздух. То их чини веома енергетски{4}}ефикасним и трошковно-исплативим за рад. Такође су чисти и тихи, што их чини погодним за стерилна окружења и зграде.
Моторизовани лептир вентили су погодни за апликације где је потребна регулација протока. Пошто је губитак притиска лептир вентила у цевоводу релативно велики, око три пута већи од засун, при избору лептир вентила треба у потпуности узети у обзир утицај цевоводног система губитком притиска, а такође треба узети у обзир и робусност лептирасте плоче под притиском медијума цевовода када је затворена. Поред тога, морају се узети у обзир ограничења радне температуре еластичног материјала седишта при високим температурама. Структурна дужина и укупна висина лептир вентила су мале, брзина отварања и затварања је брза и има добре карактеристике контроле течности, а структурни принцип лептир вентила је најпогоднији за израду вентила великог-пречника. Када је лептир вентил потребан за контролу протока, најважније је правилно одабрати величину и тип лептир вентила како би могао правилно и ефикасно да ради. Од лептир вентила средњег{6}}одвода се обично захтева да имају кратку дужину структуре и брзу брзину отварања и затварања (1/4 обртаја) у пригушивачу, контроли регулације и суспензији. Препоручљиво је искључење{10}}ниског притиска (мали диференцијални притисак), лептир вентил.
Лептир вентили могу да се изаберу када је двоструко{0}}подешавање положаја, скупљајући канал за тло, ниска бука, појава кавитације и гасификације, мало цурење у атмосферу и абразивни медијум. Када се лептир вентили користе у посебним радним условима, или захтевају строго заптивање, или озбиљно хабање, ниске температуре (криогене) и друге услове рада, потребна је метална заптивка специјалног дизајна са уређајем за подешавање да би се користила три-ексцентрична или двострука-ексцентрична специјална лептир вентила.
